Płyta główna

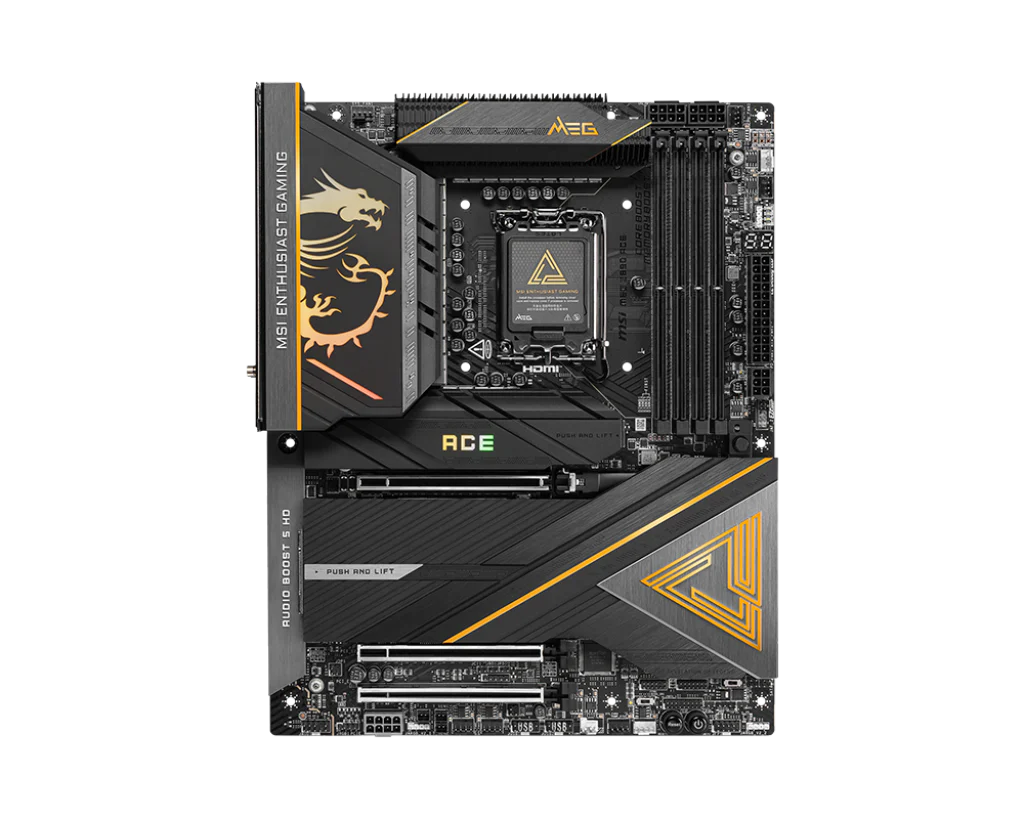

MEG Z890 ACE

Przewiń do specyfikacji

Dominująca doskonałość

MEG Z890 ACE to gamingowa płyta główna formatu ATX charakteryzująca się estetyką klasy Premium, która charakteryzuje się ciemno-czarnym wykończeniem i akcentami w kolorze jasnego złota. Zbudowano ją na bazie najnowszego chipsetu Intel Z890. Dzięki temu płyta ta obsługuje procesory z rodziny Intel Core Ultra (Seria 2). Model ten charakteryzuje się tez 24-fazowym, dwuszynowym systemem zasilnia zgodnym z Duet Rail Power System i obsługą magistrali PCIe 5.0. Na płycie znalazły się też kontroler sieci 10G LAN, złącza Thunderbolt 4, bezprzewodowy moduł sieciowy Wi-Fi 7, złącza pamięci DDR5, system chłodzenia Frozr klasy Premium oraz szereg rozwiązań EZ DIY, które to technologie zapewniają wysoką, gamingową wydajność i wyjątkową szybkość obliczeń AI.

Obsługa procesorów z rodziny Intel Core Ultra (Seria 2)

Płyty główne z serii MEG Z890 ACE przystosowane są do obsługi procesorów z rodziny Intel Core Ultra (Seria 2).

Format płyty: ATX
Typ gniazda procesora: LGA 1851
Chipset: Intel Z890

Ultra Power+, ultrawysoka moc zasilania – 24-fazowe, 110-amperowe, dwuszynowe zasilanie Duet Rail Power System z inteligentnymi stopniami zasilania Smart Power Stage

Dzięki wyjątkowej technologii Core Boost i funkcji EZ OC Tuning, płyty główne z serii MEG Z890 ACE są w stanie poradzić sobie z najwyższymi obciążeniami procesora, aby sprostać wymagającym, gamingowym ustawieniom systemu:

Cyfrowy układ scalony PWM
24-fazowe zasilanie Duet Rail Power System ze stopniami zasilania SPS 110A
2-fazowe zasilanie SA
1-fazowe zasilanie GT
1-fazowe zasilanie VNNAON

Elementy systemu Frozr

System ochrony Frozr Guard: Faliste żeberka radiatora, bezpośrednio stykające się z chłodzonym układem, krzyżujące się ciepłowody, podkładki termiczne 9W/mK na tranzystorach mocy MOSFET, dodatkowe podkładki termiczne na dławikach i dwustronny system chłodzenia M.2 Shield Frozr pozwalają na lepsze odprowadzanie i rozpraszanie ciepła.

System synchronizacji chłodzenia Frozr Sync: Podłącz i zsynchronizuj chłodzenie za pomocą strategicznie rozmieszczonych złączy pinowych, w tym gniazda do podłączenia wentylatora chłodzącego procesor (2A), uniwersalnego złącza wentylatora (3A, obsługuje zarówno wentylator pompy systemu chłodzenia wodą, jak i wentylator systemowy) oraz wentylatorów systemowych.

Funkcja Frozr Control: Zarządzaj prędkością obrotową wentylatorów i temperaturą systemu korzystając z możliwości sterowania pracą wentylatorów systemowych z poziomu aplikacji MSI Center za pomocą funkcji Cooling Wizard i Frozr AI Cooling.

4 x moduły DDR5 pracujące w trybie dwukanałowym (9066+ MT/s z overclockingiem)*

Technologia Memory Boost: W pełni odizolowany obwód pamięci DDR dostarcza czyste sygnały danych, dzięki czemu uzyskano optymalną wydajność w grach i przy podkręcaniu.

Tryb Memory Extension Mode: oferuje zoptymalizowane parametry pracy pamięci w celu zwiększenia jej możliwości przy tej samej częstotliwości taktowania, gwarantując tym samym niższe opóźnienia i wyższą wydajność.

Dostępne w BIOS-ie MSI profile XMP zostały zoptymalizowane w naszym laboratorium podkręcania – MSI OC LAB. Profile te można łatwo włączyć z automatycznymi ustawieniami zasilania w celu zoptymalizowania szybkości pracy i stabilności działania pamięci.

*1DPC 1R, maksymalna częstotliwość przetaktowywania 9066+ MT/s (megatransferów na sekundę), obsługa profili Intel XMP.

Wzmocnione złącze PCI-e 5.0 x16

Osadzenie gniazda MSI PCI Express Steel Armor II na płycie głównej zostało wzmocnione dzięki zastosowaniu dodatkowych punktów lutowniczych. W ten sposób, w złączu tym, można zamontować o 21% cięższą kartę graficzną w porównaniu z gniazdem Steel Armor pierwszej generacji.

2 x gniazdo PCI-e 5.0/4.0/3.0 x16* (jedno z systemem Steel Armor II** i przyciskiem EZ PCIe Release)
1 x gniazdo PCI-e 4.0/3.0 x4*

* Obsługa kart x16/x0/x4, x8/x8/x4, x8/x4+x4/x4

** Technologia montażu powierzchniowego MSI (Surface Mount Technology, SMT) zastosowana do lutowania złączy i gniazd, poprawiła czystość przesyłanych przez nie sygnałów.

Złącza Gen5 M.2

Płyty główne z serii MEG Z890 ACE wyposażone są w najnowsze złącza M.2 firmy MSI:

1 x złącze Gen5 x4 128 Gbit/s (z dwustronnym, montowanym magnetycznie systemem chłodzenia napędów M.2 Shield Frozr)
4 x złącze Gen4 x4 64 Gbit/s (z dwustronnym systemem chłodzenia napędów M.2 Shield Frozr)

System EZ DIY

Konstrukcja płyty głównej przyjazna jest osobom, które samodzielnie składają swój komputer i pozwala na optymalizację proces montażu.

System montażu EZ Magnetic M.2 Shield Frozr II: Opatentowana przez MSI, mocowana magnetycznie osłona Shield Frozr charakteryzuje się możliwością jej montażu bez użycia narzędzi. Dzięki temu użytkownicy nie muszą się już martwić o zagubione śruby czy ich zbyt mocne dokręcenie.

Zatrzask EZ M.2 Clip II: Montaż lub demontaż dysku SSD odbywa się poprzez proste naciśnięcie zatrzasku, bez użycia śrub.

Przycisk EZ PCIe Release: Wystarczy jedno naciśnięcie przycisku, aby użytkownicy mogli łatwo zainstalować lub usunąć kartę graficzną jedną ręką.

EZ Antenna: Najnowsza antena Wi-Fi firmy MSI wyróżnia się nie tylko pięknym wyglądem, ale także magnetyczną konstrukcją systemu montażu, co ułatwia regulację jej położenia.

Przycisk Smart Button: Naciskając przycisk Smart Button, użytkownicy mogą zresetować system lub włączyć/wyłączyć podświetlenie Mystic Light bez konieczności wchodzenia do BIOS-u.

Szybka i pewna komunikacja

Sieć 10G Super LAN: Kontroler klasy Premium, Marvell 10Gbps Super LAN, zapewnia stabilne i szybkie połączenia sieciowe oraz niezwykłe gamingowe wrażenia.

Wi-Fi 7: Płytę główną wyposażono w najnowszy, bezprzewodowy moduł Wi-Fi 7 (ultra-niskie opóźnienia, wysoka przepustowość), który dodatkowo zgodny jest z technologią Bluetooth 5.4.

Thunderbolt 4 Type-C: Możliwość łańcuchowego łączenia urządzeń i przesyłu plików z dużą przepustowością: 40 Gbit/s z obsługą wyświetlaczy 8K*.

HD Audio: 7.1-kanałowy dźwięk dostępny na wyjściu USB zgodny ze standardem High Performance Audio i funkcją Audio Boost 5. Optyczne wyjście S/PDIF.

*Dostępne tylko w procesorach ze zintegrowaną grafiką. Specyfikacja systemu graficznego może się różnić w zależności od zainstalowanego procesora.

Specyfikacja

Chipset	INTEL Z890
CPU	Supports Intel® Core™ Ultra Processors (Series 2) LGA 1851
Memory	4x DDR5 UDIMM, Maximum Memory Capacity 256GB Memory Support 9200 - 6400 (OC) MT/s / 6400 - 4800 (JEDEC) MT/s Max. overclocking frequency: • 1DPC 1R Max speed up to 9200+ MT/s • 1DPC 2R Max speed up to 7200+ MT/s • 2DPC 1R Max speed up to 6400+ MT/s • 2DPC 2R Max speed up to 5600+ MT/s Supports Intel^® POR Speed and JEDEC Speed Supports Memory Overclocking and Intel^® XMP 3.0 Supports Dual-Controller Dual-Channel mode Supports Non-ECC, Un-buffered memory Supports CUDIMM * The DIMM slots on this motherboard only have single-sided latches. ** Memory compatibility and supported speeds can vary depending on the CPU and memory configuration. For detailed information, please refer to the Memory Compatibility List available on the product’s Support page or visit https://www.msi.com/support/.
Onboard Graphics	1x HDMI™ Support HDMI^TM 2.1 with FRL port, maximum resolution of 8K 60Hz* 2x Type-C DisplayPort Thunderbolt™ 4 ports, supporting DisplayPort 2.1 with UHBR20 over USB Type-C, with a maximum resolution of 4K@120Hz / 8K@60Hz* * Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed.
Slot	3x PCI-E x16 slot (Qty) PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 5.0 supports up to x8 (From CPU) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset) • PCI_E1 support manual BIOS adjustment to X8+X8/X8+X4+X4 • PCI_E2 support manual BIOS adjustment to X4+X4 * PCI_E1 slot will run at x8 speed when PCI_E2 slot installing device. ** PCI_E1 slot will run at x8 speed and PCI_E2 slot will run at x4 speed when installing PCIe Gen 5 M.2 device in the M2_4 slot.
Audio	Realtek^® ALC4082 Codec + ESS9219Q Combo DAC/HPA 7.1-Channel USB High-Performance Audio Supports S/PDIF output Supports up to 32-Bit/384 kHz playback on front panel
Storage	5x M.2 (Qty) M.2_1 Source (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices M.2_2 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260 devices M.2_3 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices M.2_4 Source (From CPU+Chipset) supports up to PCIe 5.0 x4 + PCIe 4.0 x4 , supports 22110/2280/2260 devices M.2_5 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 22110/2280 devices 4x SATA 6G (Qty) * M2_4 default from chipset, can support PCIe 5.0 x4 (From CPU) by manual BIOS adjustment. M2_4 and M2_5 cannot support 22110 Device at the same time. * Please refer to the manual for M.2 SSD heatsink restrictions.
RAID	Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices Supports RAID 0, RAID 1, RAID 5 and RAID 10 for M.2 NVMe storage devices
Onboard Thunderbolt	2x Thunderbolt4 ports (Rear) Support up to 40Gbps transfer rate with Thunderbolt devices Support up to 20Gbps transfer rate with USB4 devices Support up to 10Gbps transfer rate with USB 3.2 devices Support up to 5V/3A,15W power charging Each port can daisy-chain up to three Thunderbolt 4 devices or five Thunderbolt 3 devices Support up to 8K display
USB	4x USB 2.0 (Front) 4x USB 5Gbps Type A (Front) 11x USB 10Gbps Type A (Rear) 2x USB 10Gbps Type C (Rear) 1x USB 20Gbps Type C (Front) * To achieve USB PD 60W fast charging for JUSBC1, the PD_PWR1 connector needs to be connected to the power supply unit.
LAN	1x Marvell^® AQC113CS 10Gbps LAN
Internal IO	1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x Power Connector(PCIE_PWR 8pin) 1x Front Type-C Quick Charge Connector(PD_PWR1) 1x CPU Fan 2x PUMP_SYS Fan 5x System Fan 1x ARGB+FAN+USB2.0 Header (JAF_2) 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Water Flow connector 1x Slow Mode Booting Jumper(JSLOW) 1x Front Audio (JAUD) 2x Thermal Sensor connectors(T_SEN) 1x Tuning Controller connector(JDASH) 3x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) V-check point 4x USB 2.0 ports 4x USB 5Gbps Type A ports 1x USB 20Gbps Type C ports
WIRELESS LAN & BLUETOOTH	Intel^® Killer™ BE1750x Wi-Fi 7 The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (320MHz) up to 5.8Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax/ be Supports Bluetooth^® 5.4*, MLO, 4KQAM 6GHz band support may depend on every country’s regulations and Wi-Fi 7 will be ready in Windows 11 version 24H2. ** The Bluetooth version may be updated, please refer to the Wi-Fi chipset vendor’s website for details. Bluetooth 5.4 will be ready in Windows 11 version 24H2.
LED FEATURE	4x EZ Debug LED 1x EZ Digit Debug LED 1x EZ LED Control switch
BACK PANEL PORTS	USB 10Gbps (Type-A) Flash BIOS Button Clear CMOS Button Smart Button 10G LAN Wi-Fi / Bluetooth HD Audio Connectors HDMI™ 2.1 Port Thunderbolt™ 4 40Gbps (Type-C) USB 10Gbps (Type-C) USB 10Gbps (Type-A) Optical S/PDIF-Out
OPERATING SYSTEM	Support for Windows^® 11 64-bit
BOX CONTENT
PCB Info	ATX 243.84mmx304.8mm

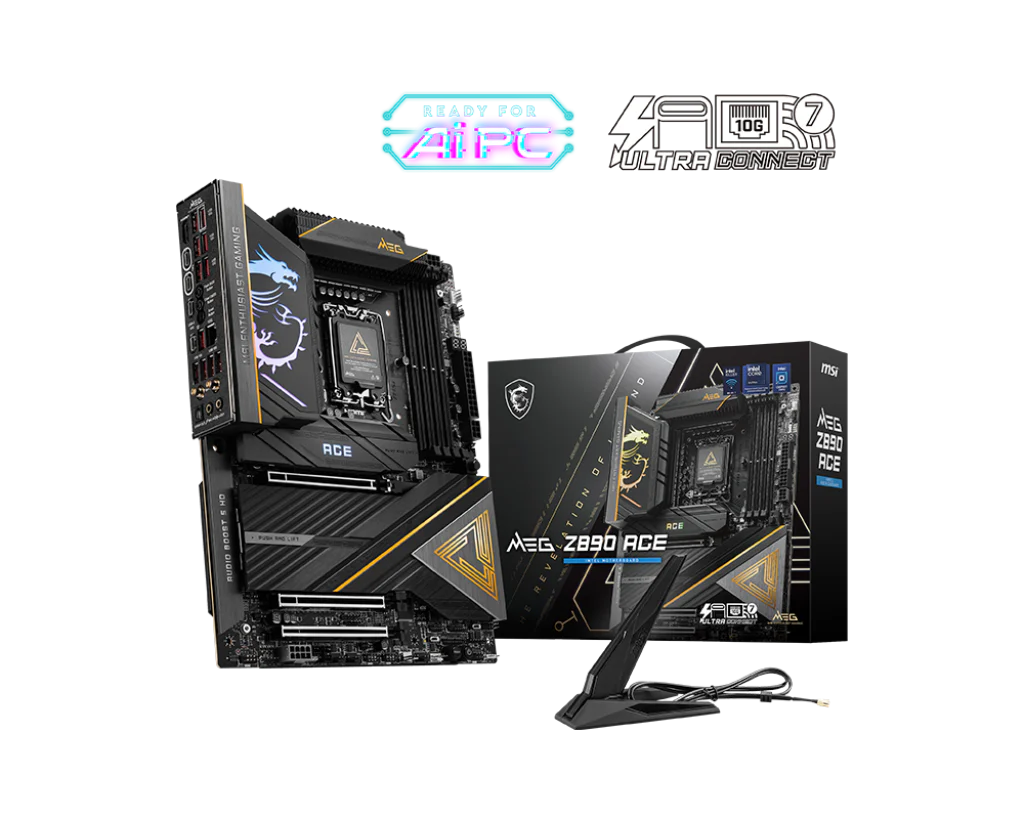

Płyta główna MEG Z890 ACE

TEB EZ DIY

MEG Z890 ACE
